产品介绍

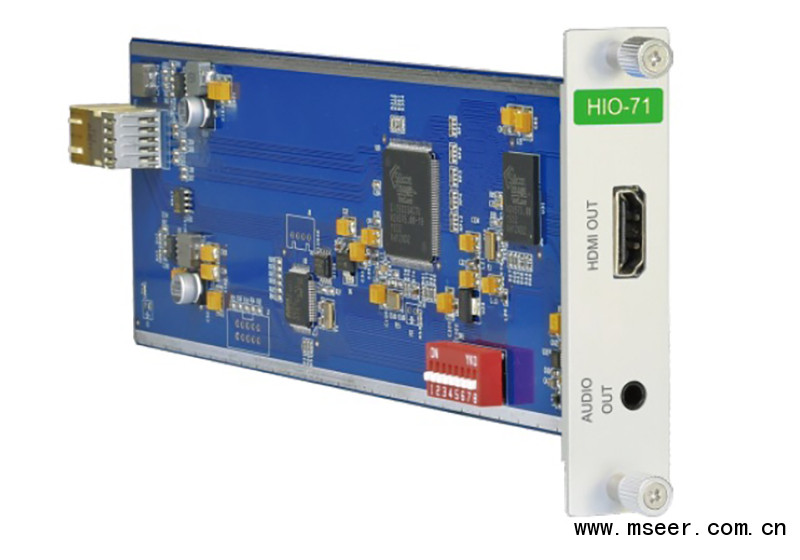

HIO-71 HDMI单通道带拼接功能的4K无缝输出卡，配合HMD主机使用采用独立板卡设计，每块卡支持1路HDMI输出，解嵌岀模拟音频，并可通过设置，完成MxN的图像拼接功能；支持最高输出3840X2160P30以內的上、下变换，并实现无缝切换效果。是本系列矩阵无缝输出卡的基础卡，其他接口的无缝输出，都是通过该卡后接对应的接口转换器加以实现。
功能特性
◎支持1路可上下变换的HDMI输出
◎每路支持MxN的图像拼接功能输出
◎最高支持图像分辨率3840×2160P30
◎解嵌出模拟音频
◎点对点硬件无压缩实时转换
◎传输距离7m
技术指标
视频参数
输出最高分辨率：3840×2160P30
输出信号幅度：800mvpp
输出数据速率：最高8.91Gbps
输出接口：HDM
音频特性
增率：0dB;
总谐波失真+噪声：0.05%@1kHz(额定电压下)
频率响应：20Hz~20kHz
共态抑制比(CMRR)：(CMRR)>75dB@:20Hz~20kHz
信号类型：立体声，非平衡
接口：3.5mm耳机插孔
阻抗：<470Ω
