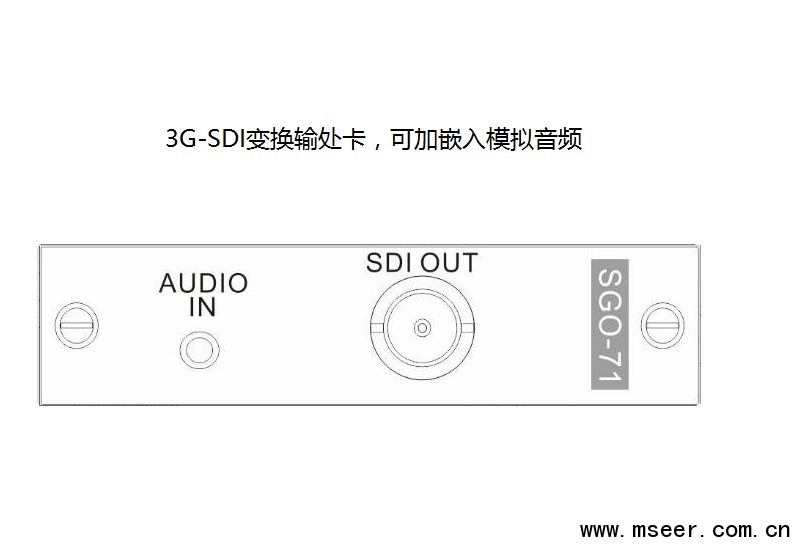

SGO-71 3G-SDI单通道变换输出卡
产品介绍
SGO-71 3G-SDI支持上下变换单通道输出卡,配合SMD主机使用,采用独立板卡设计,每块卡支持1路3G-SDI输出,支持上下变换,兼容HD-SDI及SDI信号,可加嵌入模拟音频,支持最高1920x1080P60的数字高清图像传输.
功能特性
支持1路3G-SDI输出,兼容HD-SDI及SDI信号
支持图像最高分辨率1920x1080P60
可加嵌入模拟音频
支持上下变换和帧频转换
采用高性能缩放引擎芯片
传输距离100m*
对应型号为BELDEN1505A的数字高清线缆,其他线缆可能会低于这指标,后端设备40 dB均衡能力
技术指标
视频参数
输出最高分辨率:1920x1080P60
输出信号最小幅度:200mVp_p
输出阻抗: 75Ω
输出数据速率:最高3Gbps
输出接口:BNC
音频特性
增率:0dB;
总谐波失真+噪声:0.05% @ 1 kHz (额定电压下)
频率响应:20 Hz ~ 20 kHz;
共态抑制比(CMRR):(CMRR) >75dB @: 20 Hz ~ 20 kHz
信号类型:立体声,非平衡;
接口: 3.5mm耳机插孔
阻抗:>10KΩ;
最大电平:+21dBu
