2017.04.01

144X144系列矩阵&模拟音频交换核心

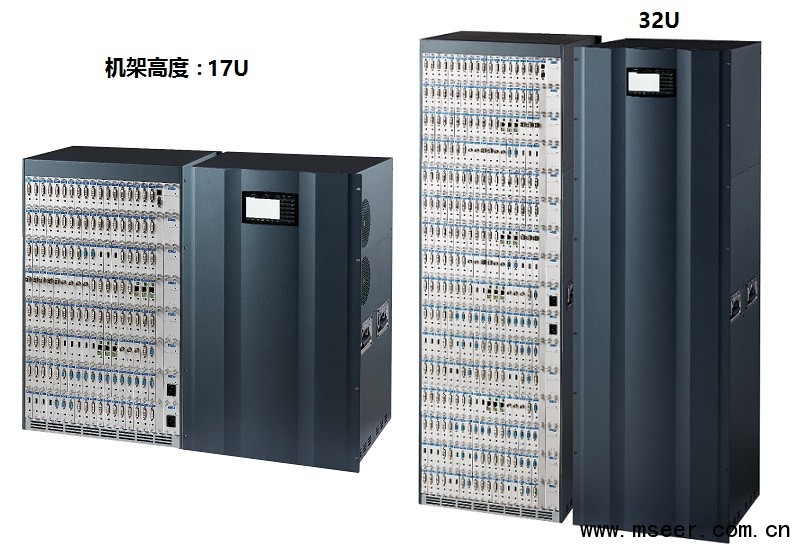

       SMD系列混插矩阵通过框架的模具+模块化;内部结构的专业+智能化;电气线路的优化+标准化等手段,重新设计、锻造出了一款具有外形美观漂亮;结构合理牢固;性能优越稳定的高端矩阵。整个系列分五个19英寸标准机型,分别是2U的9 x9、4U的18 x18、8U的36 x36、17U的72 x72和32U的144 x144。

SMD系列仍然是最经济的单路单卡结构,每路信号最大带宽为12.8Gbps的四总线设计,采用4:4:4无压缩的采样技术;内置多格式高清信号发生器, 6英寸1920 x1080显示器及多点电容触摸屏,具有强大的交互式触摸控制功能和点对点监视1080信号的功能;通过两者配合,方便在工地现场对系统进行检测、调试。

SMD系列共有三种修改板卡参数的方式,分别是卡上的DIP拨码开关、触摸屏上设置界面和上位机软件经RS232串口。三种方式都能修改信号的分辨率、刷新率及彩色空间格式。

SMD系列混插矩阵,兼容4K和2K系统信号,兼容HDMI1.4和3D信号。4K信号可选用HDMI、HDBaseT两种接口形式作为输入和输出,目前4K信号还不能从2K输出卡输出,但2K信号能从4K输出卡原格式输出;可选择CVBS、Y’PBPR、VGA、DVI(兼容HDMI)、3G-SDI(兼容HD和SD)、HDMI、Fiber、HDBaseT等接口形式作为2K信号的输入和输出。

SMD系列混插矩阵,内部设置智能安全管理器,在内部每个电源、每个交换核心、输入卡、输出卡及进出风口设置有传感器,对这些重要部件和区域进行在线动态监测,并能根据监测数据,自动做出一系列对应措施,确保矩阵的安全运行。如当检测到电源故障时,在电源插卡后面板和触摸屏上同时给出报警指示;当监测到温度高于预定值时,能根据监测数据,自动匹配调速风扇转速,给予排风散热等。

SMD系列采用更加可靠的高容错率N+N电源热备份设计,并支持热插拔操作,完全支持7天24小时全天候工作。

SMD系列矩阵的单通道单卡热插拔设计,最大程度的节省成本,利于系统升级、扩容及维护,特别适用于高端可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

       产品特性

•单路单卡的模块化结构,应用灵活,节省成本,便于系统升级、扩容及维护。

•电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力。

•交换核心信号速率高达12.8Gbps,保证了超高清图像信号的输出,允许HDMI1.4和3D信号通过。

•支持多种接口信号格式的转换输出功能,支持视频+音频的数据同步切换,并外部模拟音频的加嵌和减嵌。

•独特的信号链路屏蔽设计技术,保证了信号的完整性。

•输入端过电压保护,降低了设备被损坏的概率。

•采用了全数字无压缩传输,真正确保信号无失真。

•内置6英寸1920 x1080显示器及多点电容触摸屏,具有强大的交互式触摸控制功能、内部状态监测显示和信号监视功能。

•智能化板卡管理技术,能通过卡上的DIP拨码开关、触摸屏上设置界面和上位机软件,方便用户对板卡参数的更改。

•内置智能安全管理器,能对内部重要部件和区域进行在线动态监测,并作出对应的一系列联动措施。

•内置多格式高清信号发生器,配合6寸监视屏,便于对系统进行调试检测。

•特殊的风道设计,配合PWM强力风扇,在智能安全管理器的控制下,确保矩阵处于安全的温度环境下工作。

•采用更加可靠的高容错率N+N电源热备份设计,极大地提高了矩阵的安全运行能力。

•具备掉电状态自动存储保护、开机自动恢复记忆功能。

•提供多种管理方式:面板管理、RS232管理、网络管理及计算机软件管理。

技术参数

交换核最高速率:12.8Gbps

最高像素时钟:297.0MHz

通道间隔离度:>65dB

最大传播延时:5ns(±1ns)

切换速度:≤100ns

支持信号格式

输  入:CVBS、YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT

输  出:YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT

音频:支持视频+音频的数据同步切换,支持外部模拟音频加嵌和减嵌

最高分辨率:3840x2160P30/1920 x1080P120

控制类型

面板按键:控制方式;电容触摸屏

RS-232:控制接口:DB9;波特率与协议波特率:9600;数据位:8位

       停止位:1位,无奇偶校验位;串行控制口结构:2=TX,3=RX,5=GND

TCP/IP:接口:RJ45;网络控制协议:UDP;TCP/IP

规  格

电  源:220VAC, 50/60 Hz

电源备份方式:N+N电源热备份

存储环境温度:-20°C ~ +60°C

工作温度:0℃-50℃

相对环境湿度:5%~ 75%
