产品简介MHTS101

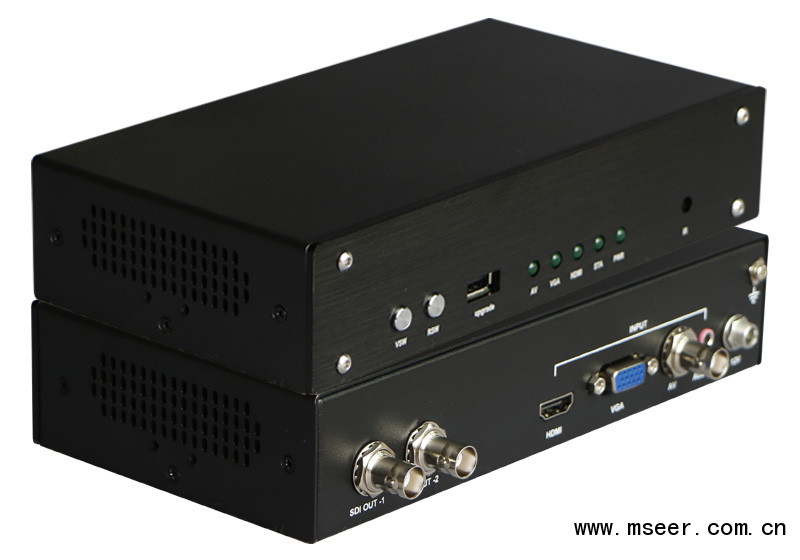

MHTS101是一款多功能转换器。专用于将单路高清晰多媒体接口HDMI或VGA或模拟AV（CVBS）信号转换为高清数字分量串行接口SDI信号的设备。该设备集成SDI发送器及HDMI解调器，可方便地将HDMI（VGA、CVBS）信号转为SDI信号，同时会将HDMI所带音频信号分离转换后嵌入到SDI信号中，或将VGA，AV（CVBS）外置音频嵌入到SDI信号中，以实现声音及图像同步传输。用户可以强制指定SDI输出格式，以适应不同应用环境。产品主要用于高清视频信号远距离传输，安防监控视频信号远距离传输、大型演出中高清视频信号传输等
产品优势
支持HDMI输入格式：480i,576i,720p50/60,1080p24/25/30,1080i 50/60,1080p 50/60
支持SMPTE 425M(A级和B级)，SMPTE424M，SMPTE292M，SMPTE259M-C
带有2路SDI信号输出，可以同时输出2路信号
自动检测HDMI EDID 信息
支持所有格式非对称转换
自动将信号音频信号解嵌到SDI中
SDI输出可选择强制输出模式
带遥控器远程操控

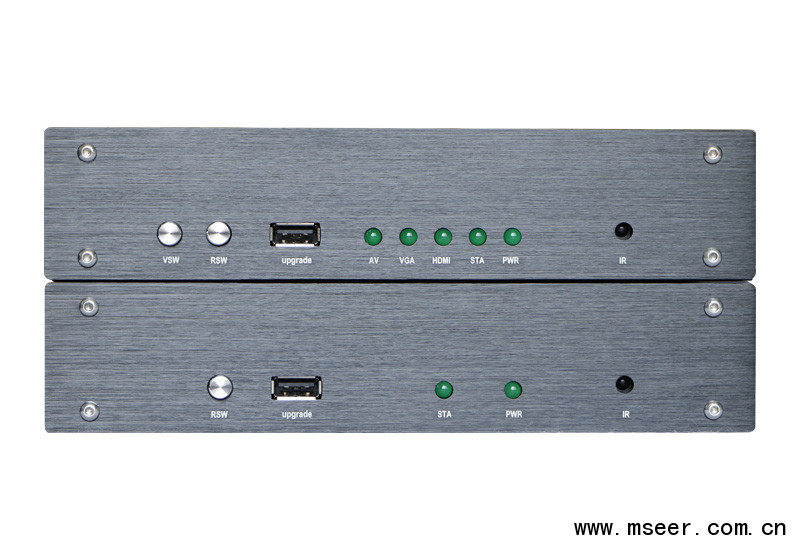

带有电源及SDI信号格式指示，方便用户实时监测
产品参数

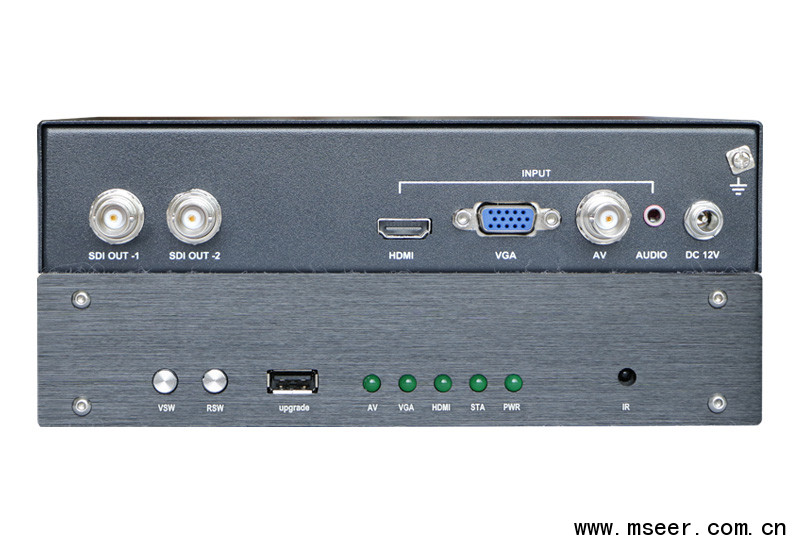

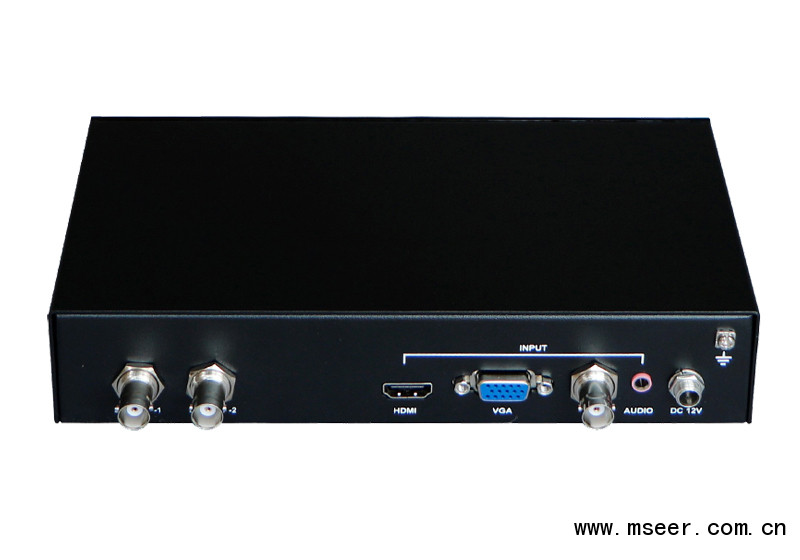

输入接口：HDMI、VGA、AV(CVBS：BNC-F)
频率带宽（HDMI）：225MHz/符合标准（HDMI 1.3）
输入格式支持：480i,576i,720p@50/60,1080i@50/60, 1080p@24/25/30, 1080p50/60
输出接口：2路SD/HD/3G-SDI
输出信号类型：SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
SDI信号幅度：0.8Vp-p
SDI阻抗：75欧姆
SDI耦合类型：AC耦合
SDI信号抖动(典型值)：SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
最大输出电缆长度：Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m
产品尺寸：158×120×36mm
电源需求：5~24VDC
