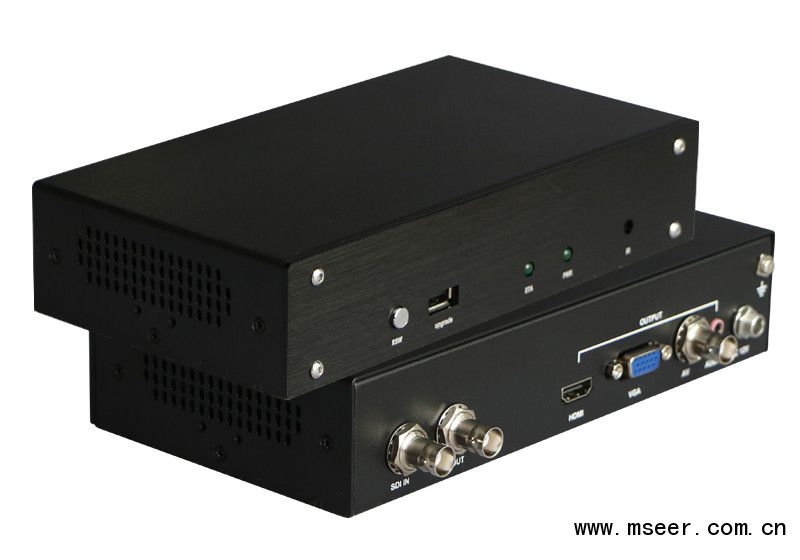

MSTH101是一款广播级多功能转换器，将高清数字分量串行接口（SDI、HD-SDI和3G-SDI）信号转换为HDMI和VGA和AV（CVBS）信号。该设备集成SDI接收器及HDMI 调制器，可方便的将SDI信号转为HDMI/VGA/CVBS信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI信号中，或独立的模拟（立体声）音频通道输出，以实现声音及图像同步传输。
这款广播级多功能转换器是一款性能非常优秀的SDI信号转换器，最大特点是：设备本身内置功能强大的处理器，实现自动分析接口设备类型，自动匹配接口设备，自动完成频率匹配和自动帧率转换，自动实现隔行/逐行转换，自动实现颜色空间转换。
产品特性支持SDI输入格式:（全格式，任意SDI格式）
SD: 525i @ 59.94Hz, 625i @ 50Hz
HD: 720p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz
720p @ 50Hz / 59.94Hz / 60Hz
1080i @ 50Hz / 59. 94Hz / 60Hz
1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz
3G: 1080p @ 50Hz / 59.94Hz / 60Hz
支持SMPTE 425M(A级和B级)，SMPTE424M，
SMPTE292M，SMPTE259M-C
带有1路SDI信号环出
支持OSD和菜单操作界面
自动检测HDMI EDID 信息，自适应HDMI最佳模式
支持所有格式非对称转换
信号丢失蓝屏警示
支持AV（CVBS）信号输出（PAL/NTSC制式可选）
自动将SDI信号音频信号解嵌到HDMI中
支持用户遥控选择强制输出模式
产品参数
输入接口：BNC（SDI）
信号类型：SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
输入格式：525i 59.94，625i 50720p 23.98/24/25/29.97/30/50/59.94/60
1080i 50/59.94/60，1080p 23.98/24/25/29.97/30/50/59.94/60
SDI信号幅度：0.8Vp-p
SDI阻抗：75欧姆
SDI耦合类型：AC耦合
SDI信号抖动(典型值)： SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
最大输入电缆长度：Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m

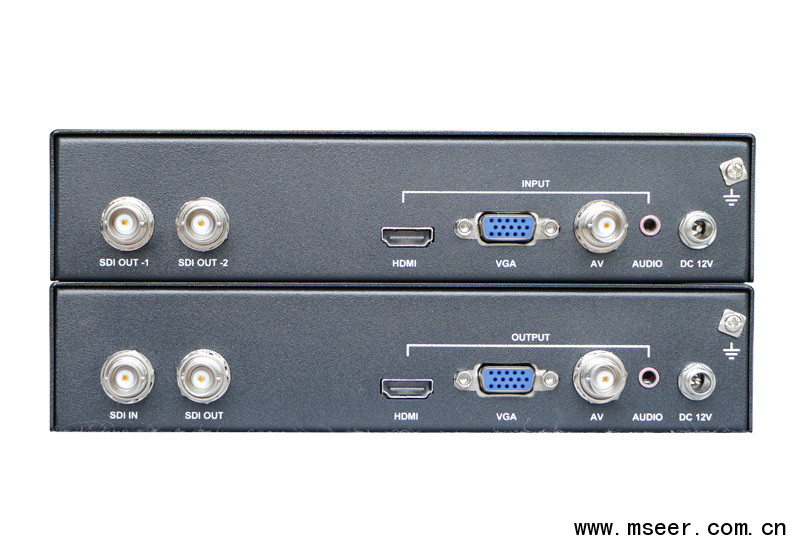

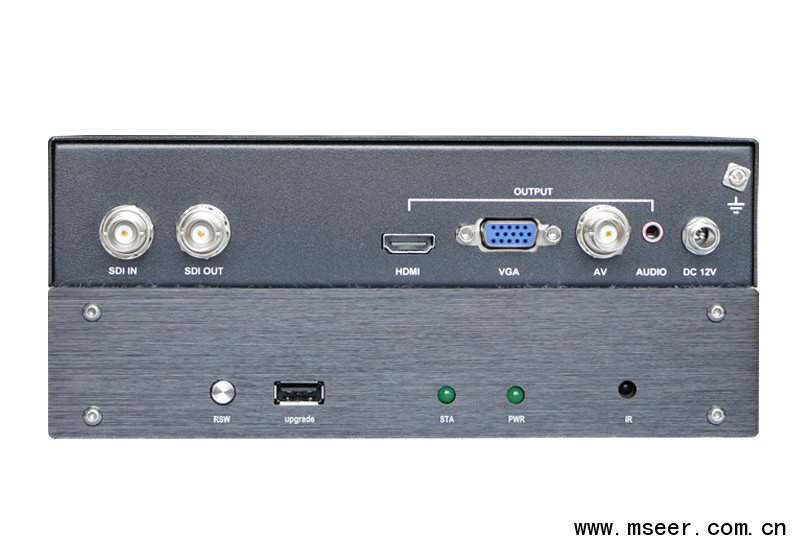

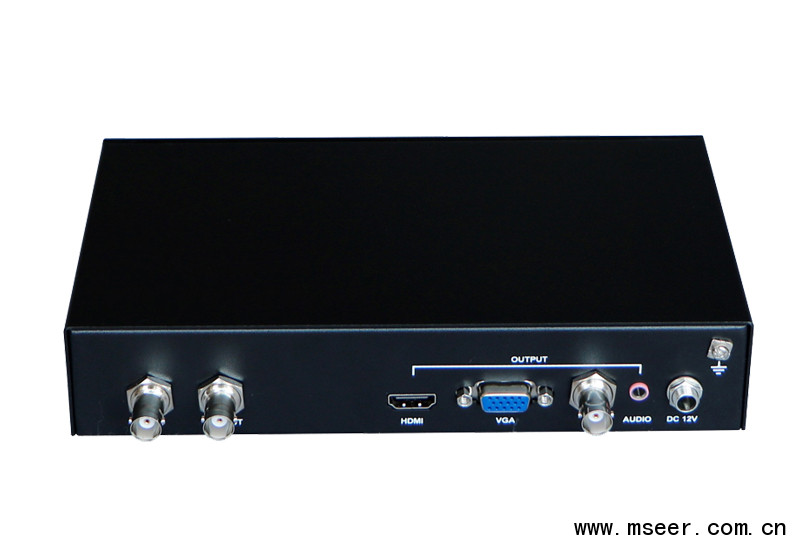

输出接口：1路BNC（ SDI）环出
输出接口：1路HDMI，1路 VGA，1路CVBS，1路音频3.5mm
频率带宽：165MHz/符合标准（HDMI 1.3）
产品尺寸：150×120×36mm
电源需求：5~24VDC
